Utilidad de la Sierra de Cinta. Ajustes básicos.

Ratio: 5 / 5

Inicio activadoInicio activadoInicio activadoInicio activadoInicio activado


img_2879



Las  prestaciones que ofrece la simple caladora de bricolaje se multiplican cuando recurrimos a una máquina especializada como esta.

Queremos mostraros el abanico de oportunidades que se despliegan ante el tallista poseedor de una Sierra de Cinta.

Aunque la máquina viene perfectamente probada y ajustada de fábrica, es preciso conocer a fondo las posibilidades de ajuste.






img_2880

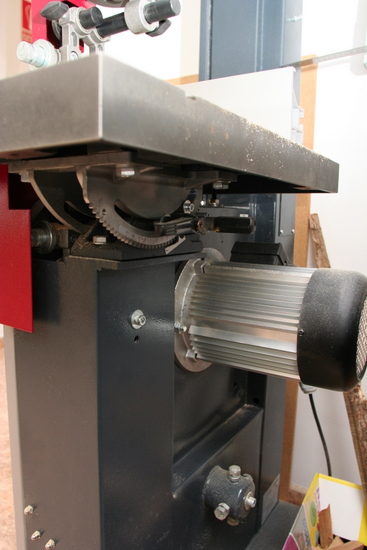

Los primeros ajustes a realizar tienen que ver con el control de la perpendicularidad de la mesa respecto a la hoja.
La mesa y el lateral de la hoja deben situarse exactamente a 90º.
La mesa dispone de  tornillos de ajuste muy precisos

En la foto podéis ver la ranura de entrada de la sierra de cinta y la llave de seguridad que la cierra. En caso de que la sierra se rompiera o se desprendiera de los volantes sobre los que descansa, no podría escapar por ese punto y golpearnos.




img_2878

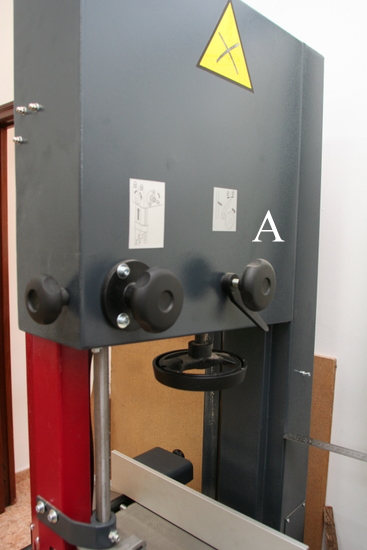

Una vez colocada la cinta en su alojamiento de forma que circunde los volantes superior e inferior, conviene verificar el paralelismo de los  mismos.

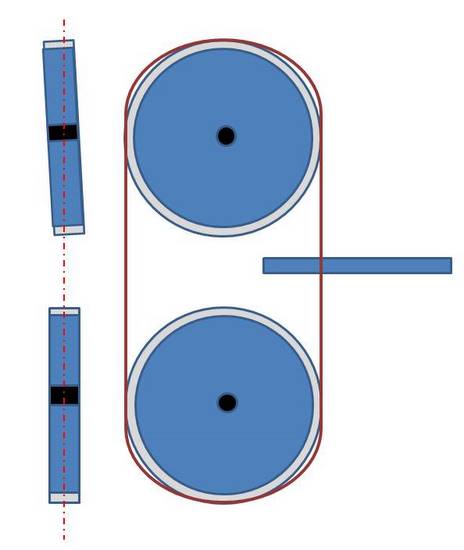

Esta operación se denomina control del “tracking” o de la inclinación del volante.



Los dientes de la cinta deben quedar orientados hacia abajo  y  asomar respecto al canto delantero de los volantes  por fuera de la goma de forma que la cinta sólo apoye por la zona lisa.

Al girar el volante superior con la mano en el sentido de avance, es decir en el sentido de las agujas del reloj, la cinta, si el tracking es correcto, se sitúa por sí misma en el centro del ancho del volante superior e inferior.



traking_sierracinta







La palanca del mando A fija la posición del tornillo de ajuste.

Al aflojarla el volante  se puede bloquear o quedar libre para variar la posición relativa del volante superior respecto al inferior sin separarlos.




Una vez ajustada la posición de la mesa debe regularse el tracking hasta lograr el paralelismo correcto. De no ser así la cinta puede llegar a sal





img_2876

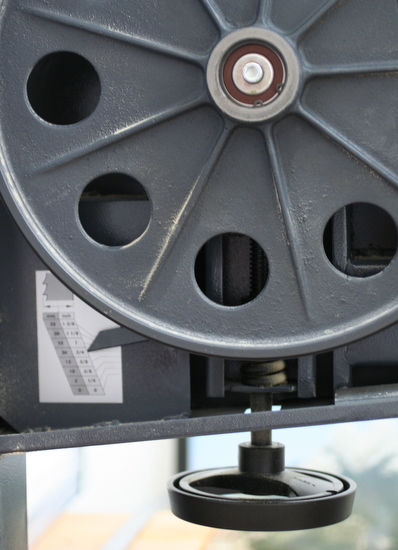

El robusto volante de la foto permite aumentar la tensión de la sierra de cinta, es decir modifica la separación relativa de los centros de ambos volantes.









La escala graduada permite ajustarla hasta que el cursor marque el valor correspondiente a cada ancho de cinta.
















img_2874

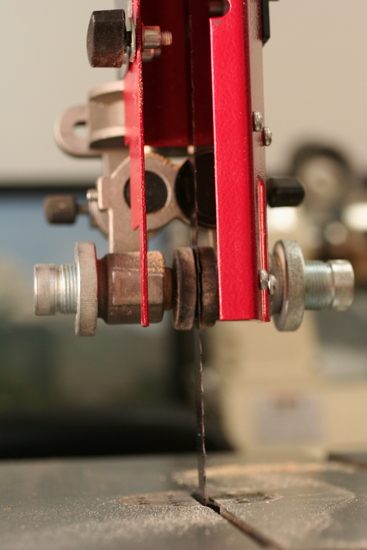

El paso siguiente es ajustar la posición de los topes laterales y trasero de la cinta.



Limita su movimiento respecto a la vertical cuando una desviación en el corte fuerza la cinta.



Hay dos zonas de ajuste. Una en el cajetín  del brazo superior móvil y otra en la parte oculta bajo la mesa.


Detrás de estos rodillos hay otro que impide que la presión de empuje de la madera desplace la sierra hacia atrás









img_2873

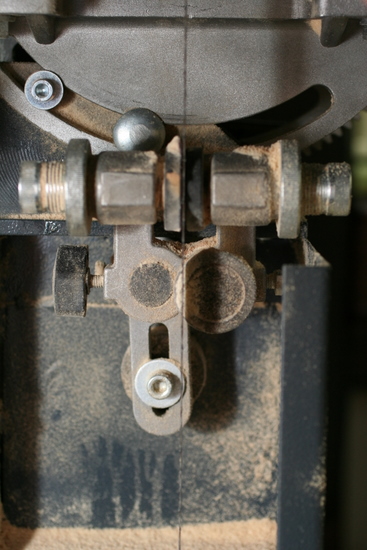

Un correcto ajuste de todos estos parámetros y alguno más como la tensión de la correa del motor, la posición del conjunto guía de la cinta inferior (ver foto)  permite un corte a escuadra silencioso y rectilíneo de mejor calidad.



En el siguiente video podéis ver varios de los aspectos mencionados y ejemplos reales de las posibilidades  prácticas de una máquina robusta como esta. El corte de perfiles con radios muy cerrados es una de las cualidades más destacables de la misma.
El video es propiedad de Felder. He seleccionado  aquellas imágenes que destacan por su carácter formativo. Podéis visitar el video original en http://www.felder-group.es/es-es/videos/hammer-n4400.html









Hemos amenizado el video con música de Mozart para agradecer la colaboración de esta compañía austriaca  en su cincuenta y cinco aniversario.



A continuación resumimos visualmente las operaciones más interesantes que pueden ser abordadas con éxito con una sierra de cinta:

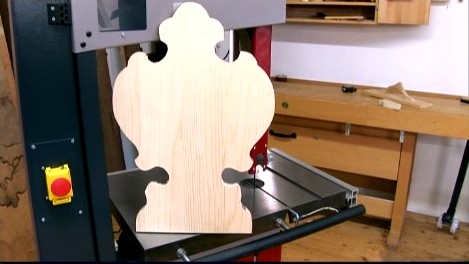

Corte de perfiles

hammer_n4400_spa_720x576_1__0001-1

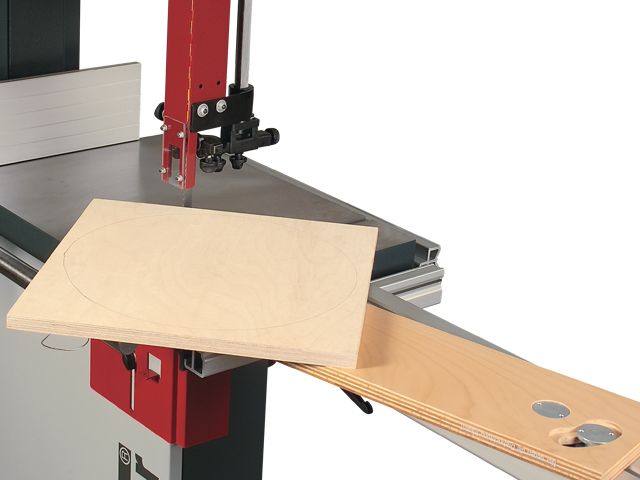

Corte circular



mdt_img_513_2_162

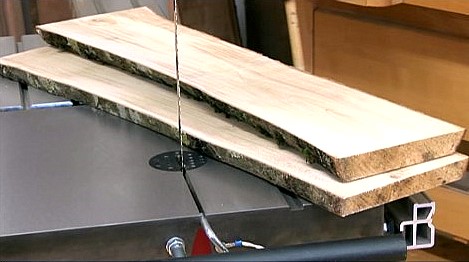

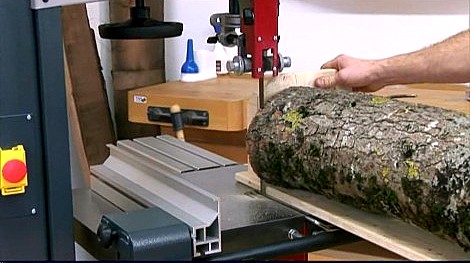

Corte de tablones a partir de un tronco de madera fresca de haya de 280 mm de diámetro.

hammer_n4400_spa_720x576_1__0002-1
hammer_n4400_spa_720x576_1__0003-1

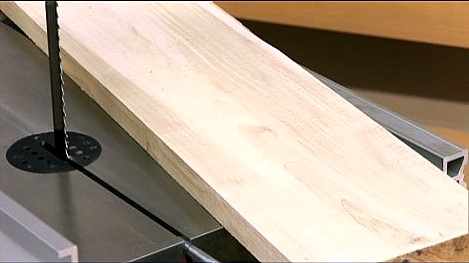

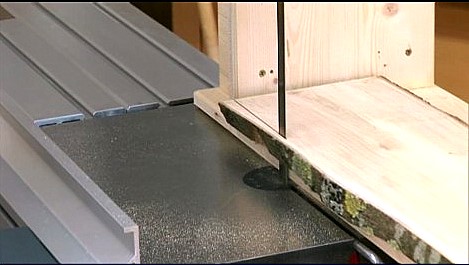

Canteado y corte paralelo utilizando la guía.

hammer_n4400_spa_720x576_1__0004-1
hammer_n4400_spa_720x576_1__0005-1

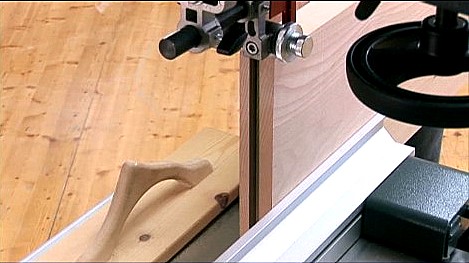

Corte de un tablero por la mitad de su espesor

hammer_n4400_spa_720x576_1__0006-1

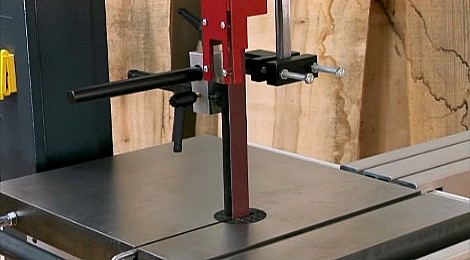

Convertir la sierra en una lijadora de banda para perfiles
hammer_n4400_spa_720x576_1__0007-1

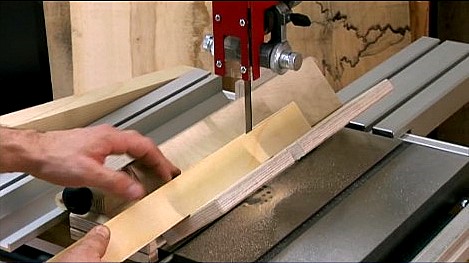

Corte diagonal
hammer_n4400_spa_720x576_1__0008-1

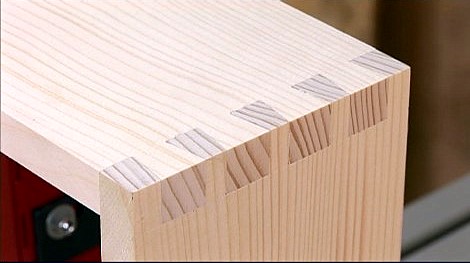

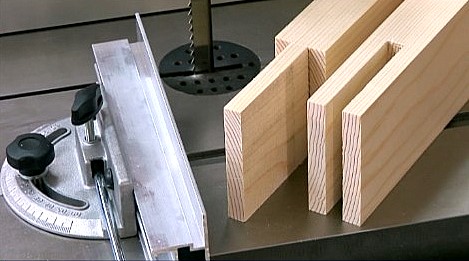

Corte de uniones de espiga y cola de milano usando la guía escuadradora

hammer_n4400_spa_720x576_1__0010-1

hammer_n4400_spa_720x576_1__0011-1
